Příloha ADSL k článku Modelování propustnosti přenosových systémů xDSL

Vydáno dne 04. 01. 2005 (6004 přečtení)

Přenosový systém ADSL. Grafické a tabulkové přílohy pro článek Modelování propustnosti přenosových systémů xDSL.

Příloha ADSL – Rušení pro přenosový systém ADSL.

Modelové profily ETSI rušení pro systém ADSL, FDM, pro přípojku ISDN-BRA.

PSD_NAC.X – Noise Alien Central Office – rušení od okolních přenosových systémů umístěných na straně poskytovatele připojení.
PSD_NAR.X – Noise Alien Remote – rušení od okolních přenosových systémů umístěných na straně účastníka.

PSD_NAC.A		PSD_NAC.B		PSD_NAC.C		PSD_NAC.D
[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]
1	-20,1	1	-25,8	1	-25,7	1	-79,9
14 k	-20	2 k	-25,8	15 k	-25,6	93,1 k	-79,9
30 k	-21,5	15 k	-25,6	30 k	-27,2	209 k	-51,9
45 k	-24,1	30 k	-27,1	45 k	-29,6	253,99 k	-38,4
64 k	-27,7	45 k	-29,6	62 k	-32,6	254 k	-29,9
105 k	-27,6	66 k	-32,6	107 k	-32,6	1 104 k	-29,9
204 k	-28,7	106 k	-32,6	203 k	-33,6	3 093 k	-79,9
253 k	-29,4	200 k	-33,6	253,8 k	-34,3	4 545 k	-99,9
255 k	-26,7	253 k	-34,3	254 k	-32,5	30 M	-99,9
412 k	-27,8	254 k	-32,5	300 k	-32,8
1 104 k	-27,8	303 k	-32,9	409 k	-34,2
4 543 k	-96,2	417 k	-34,2	1 104 k	-34,2
30 M	-96,2	1 104 k	-34,2	1 703 k	-53,6
		4 439 k	-101,6	2 162 k	-66,2
		30 M	-101,6	2 387 k	-63,7
				2 520 k	-63,6
				2 677 k	-65,5
				20 M	-101,6
				30 M	-101,6

tab. 7 - Rušení od okolních přenosových systémů umístěných na straně poskytovatele připojení.

PSD_NAR.A		PSD_NAR.B		PSD_NAR.C		PSD_NAR.D
[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]
1	-20,1	1	-25,8	1	-25,6	1	-79,9
15 k	-20	2 k	-25,8	15 k	-25,6	50 k	-79,9
30 k	-21,5	15 k	-25,6	30 k	-27,2	80 k	-71,8
45 k	-24,1	30 k	-27,1	45 k	-29,6	120 k	-27,9
65 k	-27,6	44 k	-29,6	62 k	-32,6	276 k	-27,9
111 k	-27,7	64 k	-32,6	114 k	-32,7	614 k	-79,9
120 k	-24,8	114 k	-32,6	120 k	-30,7	1 221 k	-79,9
275 k	-25,3	120 k	-30,7	200 k	-31	1 630 k	-99,9
300 k	-29,1	277 k	-31,4	276 k	-31,4	30 M	-99,9
403 k	-36	305 k	-34,9	300 k	-34,6
500 k	-48,6	389 k	-39,3	377 k	-38,7
614 k	-64,8	500 k	-53,6	470 k	-47,8
630 k	-64,8	620 k	-70,1	802 k	-45,4
651 k	-62,3	633 k	-70,1	1 024 k	-45,6
755 k	-62,4	650 k	-68,2	1 309 k	-47,8
1 023 k	-72,7	758 k	-68,5	1 587 k	-52,3
1 220 k	-75,5	1 071 k	-79,9	1 900 k	-63
1 400 k	-77,9	1 222 k	-81,6	2 011 k	-76,8
2 590 k	-96,2	1 398 k	-83,7	2 283 k	-63,7
30 M	-96,2	2 479 k	-101,6	2 492 k	-63,7
		30 M	-101,6	2 716 k	-66,1
				20 M	-101,6
				30 M	-101,6

tab. 8 - Rušení od okolních přenosových systémů umístěných na straně účastníka.

Modelové profily ETSI rušení pro systém ADSL, FDM, pro přípojku POTS.

PSD_NAC.A		PSD_NAC.B		PSD_NAC.C		PSD_NAC.D
[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]
1	-20,1	1	-25,7	1	-25,8	1	-87,4
15 k	-20	15 k	-25,6	15 k	-25,6	3990	-87,4
30 k	-21,6	30 k	-27,1	30 k	-27,2	4 k	-82,4
45 k	-24,1	45 k	-29,6	45 k	-29,7	80 k	-62,4
64 k	-27,6	65 k	-32,6	63 k	-32,6	137990	-34,1
137990	-27,7	137990	-32,8	137 k	-32,8	138 k	-29,9
138 k	-26,1	138 k	-31,7	139 k	-31,7	1104 k	-29,9
277 k	-26,8	270 k	-32,5	294 k	-32,7	3093 k	-79,9
407 k	-27,8	414 k	-34,2	417 k	-34,2	4545 k	-99,9
1106 k	-27,8	1103 k	-34,2	1110 k	-34,2	30 M	-99,9
4544 k	-96,2	4360 k	-101,6	2160 k	-66,1
30 M	-96,2	30 M	-101,6	2400 k	-63,6
				2550 k	-63,8
				20 M	-101,6
				30 M	-101,6

tab. 9 - Rušení od okolních přenosových systémů umístěných na straně poskytovatele připojení.

PSD_NAR.A		PSD_NAR.B		PSD_NAR.C		PSD_NAR.D
[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]	[Hz]	[dBm/Hz]
1	-20	1	-25,8	1	-25,8	1	-87,4
1 k	-20	15 k	-25,6	2 k	-25,8	3990	-87,4
24 k	-20,9	24 k	-26,5	15 k	-25,6	4 k	-82,4
30 k	-21	30 k	-26,8	22 k	-26,4	25875	-27,9
45 k	-23	61 k	-30,5	30 k	-26,8	138 k	-27,9
60 k	-24,7	138 k	-30,8	45 k	-28,8	307 k	-79,9
138 k	-24,9	149 k	-33	60 k	-30,5	1221 k	-79,9
151 k	-28	200 k	-33,5	138 k	-30,7	1630 k	-99,9
207 k	-28,7	308 k	-35,2	150 k	-33	30 M	-99,9
300 k	-30,3	375 k	-38,5	206 k	-33,6
358 k	-32,8	456 k	-46,9	338 k	-35,7
407 k	-36,7	605 k	-68,4	477 k	-47,8
500 k	-48,6	755 k	-68,4	788 k	-45,4
594 k	-62,3	980 k	-77,3	1064 k	-45,5
755 k	-62,3	1128 k	-80,8	1500 k	-50,1
1059 k	-73,7	1402 k	-83,7	1800 k	-58,6
1221 k	-75,5	2570 k	-101,6	20 M	-101,6
1400 k	-77,9	30 M	-101,6	30 M	-101,6
2532 k	-96,2
30 M	-96,2

tab. 10 - Rušení od okolních přenosových systémů umístěných na straně účastníka.

Grafické výstupy programu pro generování rušení.

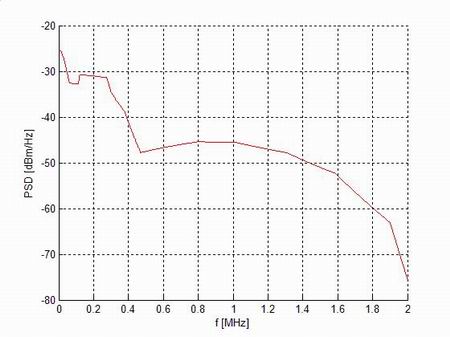

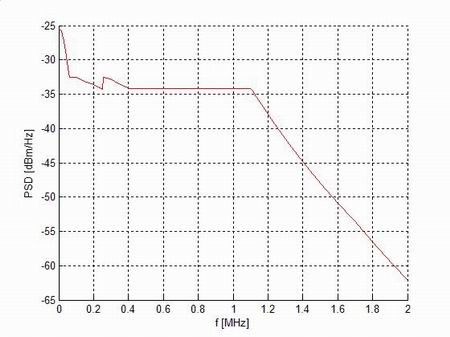

obr. 13 - Modelový profil PSD_NAC.C pro systém ADSL over ISDN.	obr. 14- Modelový profil PSD_NAR.C pro systém ADSL over ISDN.

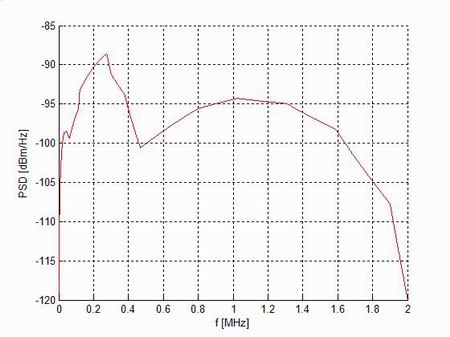

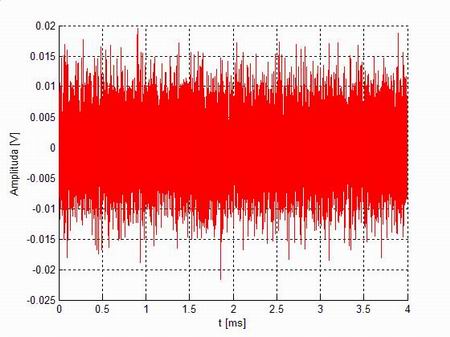

obr. 15 – Výsledná maska PSD rušení injektovaného do vedení.	obr. 16 - Výsledný časový průběh rušení injektovaného do vedení.

Rušení injektované do testovacího úseku vedení.

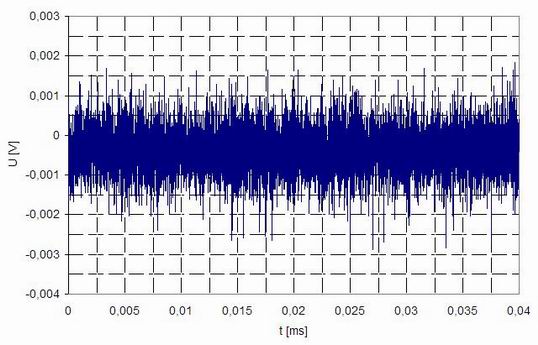

obr. 10 - Časový průběh rušení zaznamenaný dig. osciloskopem na testovacím vedení.

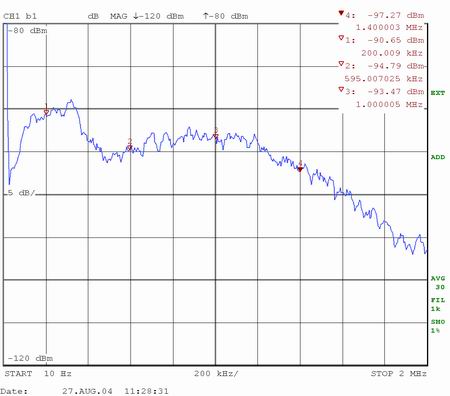

obr. 11 – PSD časového průběhu zachycená spektrálním analyzátorem na testovacím vedení.

obr. 12 – Splnění podmínek Normálního rozložení amplitud.

Prezentovaný generátor rušení si lze vyzkoušet na serveru http://matlab.feld.cvut.cz.

Generátor rušení pro přenosový systém ADSL.

Příspěvek vznikl za podpory grantu FRVŠ č.2048 a NPV 1ET300750402.
